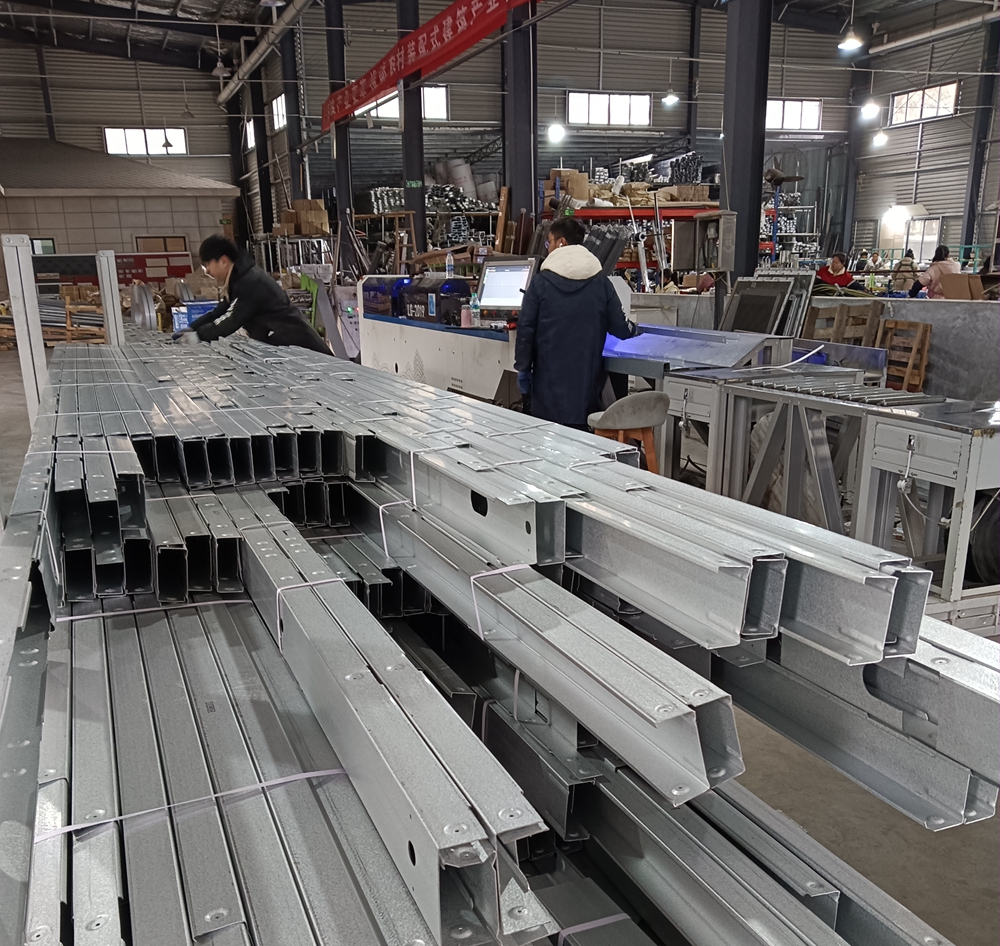

冷彎薄壁型鋼房屋因其輕質(zhì)高強(qiáng)、施工便捷的特點(diǎn)，被廣泛應(yīng)用于裝配式建筑、橋梁、倉(cāng)儲(chǔ)等領(lǐng)域。然而，其薄壁特性(通常厚度0.6-3mm)導(dǎo)致抗腐蝕能力較弱，尤其在潮濕、鹽霧或工業(yè)污染環(huán)境中，銹蝕問(wèn)題可能引發(fā)結(jié)構(gòu)安全隱患。如何通過(guò)科學(xué)的防腐處理技術(shù)將材料壽命提升至30年以上?本文將深入剖析5大主流防腐技術(shù)，結(jié)合實(shí)驗(yàn)數(shù)據(jù)與工程案例，為您提供從選型到施工的全流程解決方案。
一、冷彎薄壁型鋼為何必須做防腐處理?
- 腐蝕風(fēng)險(xiǎn) ：薄壁鋼材表面積大，暴露于氧氣和水分中易發(fā)生電化學(xué)腐蝕，銹蝕速率可達(dá)0.1-0.2mm/年(厚度僅1mm的鋼材可能5年失效)。
- 經(jīng)濟(jì)損失 ：據(jù)NACE統(tǒng)計(jì)，全球每年因金屬腐蝕損失超2.5萬(wàn)億美元，占GDP的3-4%。
- 安全隱憂(yōu) ：銹蝕會(huì)導(dǎo)致鋼材截面減小、承載力下降，極端情況下引發(fā)建筑坍塌(如2021年某物流倉(cāng)庫(kù)事故)。
二、5大防腐處理技術(shù)對(duì)比與選擇指南
1. 熱浸鍍鋅(HDG)
- 工藝 ：將鋼材浸入450℃熔融鋅液，形成60-80μm鋅層(符合ASTM A123標(biāo)準(zhǔn))。
- 優(yōu)勢(shì) ：防腐壽命20-30年(鹽霧試驗(yàn)>4800小時(shí))，免維護(hù)。
- 成本 ：約1500-2500元/噸，適合長(zhǎng)期暴露環(huán)境(如沿海建筑)。
2. 環(huán)氧涂層(粉末/液體)
- 工藝 ：靜電噴涂或浸涂，固化后形成80-120μm致密涂層(附著力≥8MPa)。
- 優(yōu)勢(shì) ：色彩多樣、環(huán)保無(wú)VOC，耐酸堿(pH 3-11)。
- 成本 ：約800-1500元/噸，適用于室內(nèi)或輕腐蝕環(huán)境。
3. 鋅鋁鎂合金鍍層(ZM)
- 工藝 ：熱浸鍍鋅基礎(chǔ)上添加11%鋁、3%鎂，鍍層厚度20-30μm。
- 優(yōu)勢(shì) ：自修復(fù)能力強(qiáng)，耐紅銹時(shí)間比鍍鋅提升3倍(鹽霧試驗(yàn)>10000小時(shí))。
- 成本 ：約3000-4000元/噸，推薦用于高腐蝕性工業(yè)區(qū)。
4. 冷鍍鋅(富鋅底漆)
- 工藝 ：涂刷含鋅粉(≥80%)的環(huán)氧底漆，干膜厚度60-100μm。
- 優(yōu)勢(shì) ：施工靈活，可現(xiàn)場(chǎng)補(bǔ)涂，初期成本低。
- 缺點(diǎn) ：壽命僅5-8年，需定期維護(hù)。
5. 納米復(fù)合涂層
- 工藝 ：添加石墨烯、SiO?納米顆粒，涂層厚度50μm即可實(shí)現(xiàn)超高阻隔性。
- 優(yōu)勢(shì) ：疏水性強(qiáng)(接觸角>150°)，耐紫外線(xiàn)老化(3000小時(shí)QUV測(cè)試無(wú)粉化)。
- 成本 ：約5000元/噸，適合高端建筑或永久性設(shè)施。
三、防腐施工的4大關(guān)鍵控制點(diǎn)
1. 前處理：決定涂層壽命的“隱形工程”
- 脫脂 ：堿性清洗劑去除軋制油(殘留量≤50mg/m2)。
- 磷化 ：鐵系或鋅系磷化，增加表面粗糙度(Ra 1.5-3.0μm)。
- 鈍化 ：鉻酸鹽處理(需符合RoHS標(biāo)準(zhǔn))或無(wú)鉻鈍化液。
2. 鍍層/涂層均勻性控制
- 厚度檢測(cè) ：磁性測(cè)厚儀(誤差±2μm)，鍍鋅層雙面均值≥70μm。
- 孔隙率測(cè)試 ：硫酸銅浸泡法(5次循環(huán)無(wú)紅銹為合格)。
3. 邊角與焊縫特殊處理
- 焊縫噴涂 ：采用高固含環(huán)氧漆(干膜厚度≥200μm)。
- R角強(qiáng)化 ：冷彎成型后R角處增加補(bǔ)涂(如聚氨酯密封膠)。
4. 加速老化實(shí)驗(yàn)驗(yàn)證
- 鹽霧試驗(yàn) ：按ISO 9227標(biāo)準(zhǔn)，評(píng)估720小時(shí)后的銹蝕面積(要求≤5%)。
- 循環(huán)腐蝕測(cè)試 ：鹽霧+濕熱+干燥循環(huán)，模擬10年自然腐蝕。
四、工程應(yīng)用案例與成本效益分析
案例1：某濱海度假村裝配式別墅群
- 挑戰(zhàn) ：年均濕度85%，氯離子濃度>500mg/m3。
- 方案 ：G550冷彎型鋼+鋅鋁鎂鍍層(30μm)+氟碳面漆。
- 結(jié)果 ：10年零銹蝕，維護(hù)成本降低70%。
案例2：光伏支架系統(tǒng)
- 痛點(diǎn) ：野外環(huán)境溫差大(-30℃~80℃)，傳統(tǒng)鍍鋅層易開(kāi)裂。
- 創(chuàng)新 ：納米改性環(huán)氧涂層(耐溫-50℃~150℃)。
- 效益 ：壽命從15年延長(zhǎng)至25年，IRR提升22%。
五、未來(lái)趨勢(shì)：環(huán)保與智能防腐技術(shù)
1. 無(wú)鉻鈍化技術(shù) ：采用鉬酸鹽、硅烷等替代六價(jià)鉻(滿(mǎn)足歐盟REACH法規(guī))。
2. 智能涂層 ：植入pH敏感微膠囊，銹蝕初期自動(dòng)釋放緩蝕劑。
3. 數(shù)字孿生監(jiān)測(cè) ：通過(guò)物聯(lián)網(wǎng)傳感器實(shí)時(shí)監(jiān)測(cè)涂層破損與腐蝕速率。
冷彎薄壁型鋼的防腐處理絕非簡(jiǎn)單“刷漆”，而是需要從材料選擇、工藝設(shè)計(jì)到施工管控的全鏈條科學(xué)管理。通過(guò)匹配環(huán)境需求的技術(shù)方案，結(jié)合智能化監(jiān)測(cè)手段，可最大限度釋放輕鋼結(jié)構(gòu)的性能優(yōu)勢(shì)，為建筑安全與可持續(xù)發(fā)展提供堅(jiān)實(shí)保障。
掃一掃 關(guān)注我們
